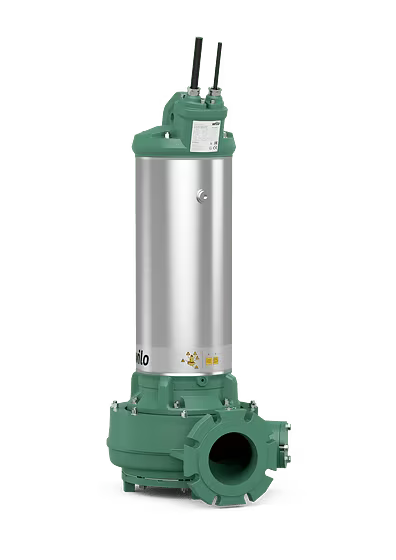

Nexos Intelligence Wilo-Rexa SOLID-Q – Akıllı bir atık su pompa istasyonu için başarılı sistem çözümü
Katı ve lifli malzemelerin artması nedeniyle kirli atık suların basılması giderek daha da zorlaşıyor ve bu nedenle işletme maliyetleri de her geçen gün artıyor. Nexos zekasına sahip yeni Wilo-Rexa SOLID-Q pompa; sahip olduğu işletim güvenliği, enerji verimliliği ve dijital ağlara bağlanabilirlik özellikleri ile ön plana çıkıyor. Yüksek ekonomik avantajlar ve konforlu günlük kullanım özellikleri bu pompada akıllıca bir araya getiriliyor.
Özellikler/Ürün avantajları
Kendi kendini temizleme özellikleri sayesinde özellikle kaba atık su basmada en yüksek işletim güvenliği ve düşük servis masrafları
Yüksek hidrolik verimlilik derecesi ile ıslak ve kuru kurulumda IE5'e varan motor teknolojisi (IEC TS 60034-30-2 uyarınca) sayesinde daha düşük enerji maliyetleri
Agresif sıvılarda uzun ömürlülük için opsiyonel Ceram kaplama sayesinde korozyon koruması
Konforlu denetim ve sistem entegrasyonu için dahili titreşim denetimi, veri toplayıcısı, web sunucusu ve tip levhası Digital Data Interface (DDI)
Pompa ve sistem optimizasyonu için entegre edilebilir Nexos Intelligence
Konstrüksiyon
Sabit ve taşınabilir ıslak kurulumda ve sabit kuru kurulumda sürekli işletim için soğutma sistemli/sistemsiz kaba atık su basmayı sağlayan atıksu dalgıç motorlu pompa.
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Foseptik ve uzun lifli bileşenler içeren kaba atıksu
Foseptik içeren atık sular
Proses suyu
Donanım / işlev
Aktif soğutma sistemine sahip yüzey soğutmalı veya kendinden soğutmalı motor
IE3 verimlilik derecesi sınıfına kadar olan asenkron motorlar
IE5 verimlilik derecesi sınıfına kadar olan sürekli manyetik rotorlar
Uzunlamasına suyu geçirmez kablo girişi
Tip kodlaması
Örn.:
Wilo-Rexa SOLID-Q15-98A + FKT 20.2M-4/32GX-P4
Hidrolik:
SOLID-Q15-98A
SOLID
SOLID hidroliğe sahip atık su dalgıç motorlu pompa
15
x10 = Basma ağzının nominal çapı (örn. DN 150)
98
Güç tanım sayısı
A
Malzeme modeli
A = Standart
B = Korozyon koruması 1
D = Aşınma koruması 1
T
SOLID çark
T = Kapalı çift kanallı çark
G = Yarı açık tek kanallı çark
Q = Yarı açık çift kanallı çark
Motor:
FKT 20.2M-4/32GX-P4
FKT
Motor tipi:
T = Yüzey soğutmalı motor, soğutma sistemi hariç
FK, FKT, HC = Kendinden soğutmalı motor, aktif soğutma sistemi dahil
20
Yapı boyutu
2
Karşılaştırma rakamı
M
Mil modeli
M = Standart model
L = Güçlendirilmiş model
4
Kutup sayısı
32
x10 = mm olarak paket uzunluğu
G
Sızdırmazlık versiyonu:
G = İki ayrı mekanik salmastra
K = İki mekanik salmastraya sahip blok sızdırmazlık kaseti
X
Ex onaylı
P4
Motor türü
E = Asenkron motor
P = Sürekli manyetik rotor
4 = IE sınıfı (ISO 60034-30 uyarınca)

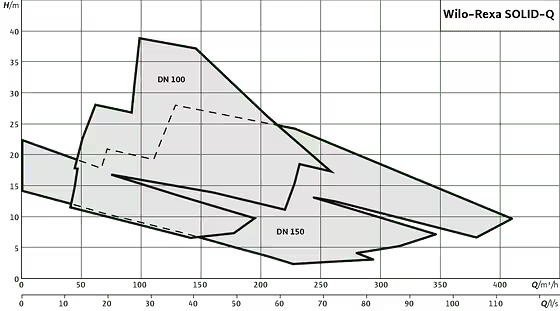

Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
İşletim tipi su altında: S1
Su altından çıkarılmış işletim tipi: S1 (FK-, FKT-, HC-Motor) veya S2 (T-Motor, güce bağlı)
Koruma sınıfı: IP68
Akışkan sıcaklığı: 3…40 °C, daha yüksek sıcaklıklar talep üzerine
Serbest küresel geçiş:
T çark: 78x105…150x150 mm
G çark: 80 veya 90 mm
Q çark: 78 mm
Maks. daldırma derinliği: 20 m
Malzemeler
Gövde parçaları: EN-GJL-250 veya EN-GJS-500-7
Çark: EN-GJL-250 veya EN-GJS-500-7
Statik contalar: FPM
Pompa tarafındaki sızdırmazlık: SiC/SiC
Motor tarafındaki sızdırmazlık: FPM, kömür/seramik veya SiC/SiC
Mil: Paslanmaz çelik 1.4021
Tasarım
Dalgıç motorlu atıksu pompası, su altında kalabilir blok ünite olarak, sabit ve taşınabilir ıslak ve kuru kurulum için. Tipine göre taşınabilir kurulum mümkündür.
Hidrolik
Basınç tarafındaki çıkış yatay flanş bağlantıları olarak uygulanmıştır. Azami kuru içerik 8 % oranını geçmemelidir. Şu çark biçimleri kullanılır:
T = Kapalı çift kanallı çark
G = Yarı açık tek kanallı çark
Q = Yarı açık çift kanallı çark
SOLID-G ve SOLID-Q çarkta emme ağzı ile çark arasındaki boşluk sonradan da ayarlanabilmektedir. Bu sayede hidrolik sistem için sabit bir verimlilik sağlanabilmektedir.
Motor
Tahrik olarak pasif veya aktif soğutmalı dalgıç motorlar kullanılır:
T-motorlarında (yüzey soğutmalı motorlar) pasif soğutma vardır. Bunlar ısılarını gövdeleri aracılığıyla motorun etrafını saran akışkana iletirler. Motorlar daldırılmış olarak sürekli işletimde (S1) ve daldırılmamış durumda, güce bağlı, kısa süreli işletimde (S2) kullanılmalıdır.
FK, FKT ve HC motorları kendinden soğutmalıdır ve aktif bir soğutma sistemine sahiptir. Oluşan ısı soğutma sıvısı (beyaz yağ veya su glikol karışımı) üzerinden entegre ısı eşanjörüne iletilir ve bu eşanjör atık ısıyı sevk edilen akışkana verir. Bu nedenle bu motorlar su altında ve su üstünde sürekli işletime (S1) uygundur.
Tüm motorlarda bunları korumak üzere akışkanın girişinin önünde bir salmastra odası bulunmaktadır. Bu dışarıdan ulaşılabilir özelliktedir ve opsiyonel olarak sızdırmaz hazne elektroduyla denetlenebilir. Kullanılan tüm doldurma akışkanları biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.
Ayrıca güçten bağımsız olarak verimliliği yüksek motorlar da kullanıma sunulur:
IE3* verimlilik derecesi sınıfındaki asenkron motorlar
IE4/5* verimlilik derecesi sınıfındaki sürekli manyetik rotorlar
* (IE3/4 = IEC 60034-30 uyarınca, IE5 = IEC TS 60034-30-2 uyarınca)
T motorların kablo gelişi, uzunlamasına su sızdırmazdır, kablo uzunlukları tek tek konfigüre edilebilir.
Yalıtım
Motor tipine bağlı olarak akışkan tarafındaki ve motor tarafındaki sızdırmazlık aşağıdaki varyantlarda mevcuttur:
G varyantı: iki bağımsız etkideki mekanik salmastra
K varyasyonu: birbirinden bağımsız olarak etkin iki mekanik salmastrası olan blok sızdırmazlık kaseti
Тeslimat kapsamı
Dalgıç motorlu atık su pompası
Bağlantı kablosunun ucu serbest
Takılı aksesuarlar
İşletme ve bakım kılavuzu
Opsiyonlar
Özel voltajlar
Belirtilenler için denetleme tertibatları:
Pt100 veya termistör sensörü ile sargı denetimi
Yalıtım haznesi
Motor/Klemens bölmesi
Depolama sıcaklığı
Aşındırıcı ve korozif akışkanlar için C0 ila C3 Ceram kaplama
ATEX veya FM'e uygun patlama tehlikesine karşı güvenlik ruhsatlı
Nexos Intelligence:
Tıkanmaların otomatik tespiti ve giderilmesi sayesinde devre dışı kalma sürelerinin ve servis çalışmalarının azaltılması
Tesise özgü ideal işletim tipine yönelik entegre kumanda otomatiği sayesinde enerji masraflarının azaltılması
Pompadaki standart ağ protokolleri ile entegre web sunucusu ve Ethernet arayüzü sayesinde merkez ağı ile konforlu kumanda ve bağlantı
Paralel türde entegre pompa kumandası sayesinde arıza durumunda arttırılmış işletim güvenliği
Kullanıma özgü olarak uyarlanabilen dijital işlevler ve arayüzler ile sistem çözümleri
Aksesuarlar
Zincirler
Asma düzeneği veya pompa ayağı
Bağlantı ankrajlı sabitleme setleri
Kumanda cihazları, röleler ve fişler
Devreye alma
Su altından çıkarılmış motorla ıslak kurulumlu işletim:
Kendinden soğutmalı motorlarda (FK-, FKT-, HC-Motorlar) motorun değiştirilmesine izin verilmektedir.
Yüzey soğutmalı motorlarda (T motor) motorun kısa süreli su altından çıkarılması (S2 işletim) güce bağlı olarak mümkündür. Sudan çıkarılan motorun su dışında azami kullanım süresi pompalanan akışkanın ve ortamın ısısına bağlıdır. İşletim türü ve süresi (örneğin S2-15) hakkında daha ayrıntılı bilgileri ilgili pompanın isim plakasından elde edebilirsiniz!
Kuru çalışma koruması:
Hidrolik gövde daima daldırılmış olmalıdır. Değişken su seviyesi durumlarında, suyun izin verilen asgari örtme düzeyine ulaşılır ulaşılmaz otomatik kapatma devreye girmelidir. Bunları ölçüm çizimlerinden temin edebilirsiniz.
Yatay kurulum:
Bu ünitelerin yatay kurulumu mümkün değildir!
