Özellikler/Ürün avantajları
Fişi hazır ve hemen kullanılabilir (A ve P modeli)
Takılı şamandıra şalteri sayesinde kolay işletim (A modeli)
Güvenli serbest akış hidroliği büyük, serbest küresel geçişle tıkanmasız
işletmeyi güvence altına almaktadır
Opsiyonel harici denetimli yalıtım haznesi
Hafiftir
/Uplads/Yukle
me_Resim/070d717f-b138-4875-8da9-b3647581c8b4wilo_f_0200002a000082da00010092_3.pn

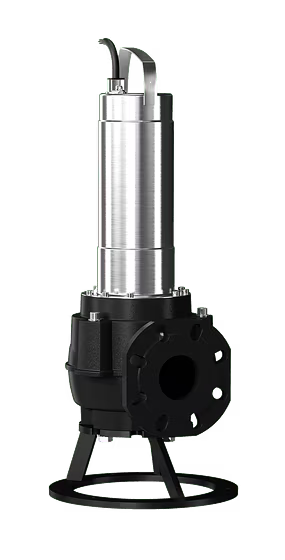

Sabit ve taşınabilir ıslak kuruluma uygun, fasılalı işletim için atık su dalgıç motorlu pompa.
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
EN 12050-1'e göre foseptik içeren atık sular
Kirli su
Donanım / işlev
Bimetal sensörlü sargı sıcaklığı denetimi
Sızdırmaz hazne denetimi için opsiyonel harici elektrot çubuk
Tip kodlaması
Örnek: Wilo-Rexa FIT V06DA-110/EAD1-2-T0015-540-A
Rexa Dalgıç motorlu atık su pompası
FIT Ürün serisi
V Serbest akış çarkı
06 Basınç bağlantısının nominal çapı (örn. DN 65)
D Hidrolik emiş tarafında DIN standartlarına göre delinmiştir
A Hidrolik standart malzeme modeli
110 Hidrolik seçimi
E Yüzey soğutmalı motor
A Motor standart malzeme modeli
D İki bağımsız mekanik salmastralı sızdırmazlık
1 IE enerji verimliliği sınıfı, örn. 1 = IE1 (IEC 60034-30'a dayanarak)
- Patlamaya karşı güvenlik ruhsatı yok
2 Kutup sayısı
T Elektrik şebekesi bağlantısı modeli:
M = 1~
T = 3~
0015
Değer/10 = Motor gücü P2 (kW)
5
Frekans (5 = 50 Hz, 6 = 60 Hz)
40 Ölçüm voltajı kodu
A Ek elektrik donanımı:
O = serbest kablo ucu
P = fişli
A = şamandıra şalterli ve fişli
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
İşletim tipi su altında: S1
Su altından çıkarılmış işletim tipi: S2-15 dk.; S3 % 10
Koruma sınıfı: IP68
Yalıtım sınıfı: F
Akışkan sıcaklığı: 3 - 40 °C, 3 dak. için maks. 60 °C
Serbest geçiş: 50 / 65 / 80 mm
Kablo uzunluğu: 10 m
Malzemeler
Motor gövdesi: 1.4301
Hidrolik gövde: EN-GJL250
Çark: EN-GJL250
Statik contalar: NBR
Pompa tarafındaki sızdırmazlık: SiC/SiC
Motor tarafındaki sızdırmazlık: C/MgSiO4
Mil ucu: Paslanmaz çelik 1.4021
Tasarım
Aralıklı işletimde sabit ve taşınabilir ıslak kurulum için dalgıç blok ünite olarak atık su dalgıç motorlu pompa.
Hidrolik
Basınç tarafındaki çıkış yatay flanş bağlantıları olarak uygulanmıştır. Azami kuru madde oranı % 8'i geçmemelidir (hidroliğe bağlı). Çark biçimi olarak serbest akış çarkları kullanılmaktadır.
Motor
Motor olarak, doğrudan marş için alternatif akım (entegre çalışma kondansatörlü) ve trifaze akım versiyonlu yüzey soğutmalı motorlar kullanılır. Atık ısı, motor gövdesi üzerinden doğrudan çevredeki akışkana iletilir. Motorlar böylelikle su altında sürekli işletimde (S1) ve su dışında kısa süreli işletimde (S2) veya fasılalı işletimde (S3) kullanılabilir.
Ayrıca motorlar termik motor denetimiyle donatılmıştır. Bu özellik, motor sargısını aşırı ısınmaya karşı korur. Alternatif akım motorlu ünitelerde bu entegre edilmiştir ve kendiliğinden devreye girer. Başka bir deyişle, motor aşırı ısındığında kapatılır ve soğuduktan sonra otomatik olarak tekrar çalıştırılır. Bunun için standart olarak bimetal sensörler kullanılır.
Ek olarak motor, yağ kesme odasının denetlenmesi için harici bir yalıtım bölümü elektrotu ile donatılabilir. Bu, akışkan tarafındaki mekanik salmastradan yağ kesme odasına su sızmasını bildirir.
Bağlantı kablosu standart olarak 10 m'dir ve şu modellerde temin edilebilir:
Serbest kablo uçlarıyla
Fişli
Şamandıra şalterli ve fişli
Yalıtım
Motorla hidrolik arasında bir yalıtım haznesi bulunur. Bu oda medikal beyaz yağ ile doludur. Akışkan ve motor tarafındaki sızdırmazlık, birbirinden bağımsız olarak dönen iki mekanik salmastra tarafından sağlanmaktadır.
Тeslimat kapsamı
10 m kablolu atık su dalgıç motorlu pompa
Kablo modeli varyanta bağlı:
Serbest kablo uçlarıyla (O)
Fişli (P)
Şamandıra şalterli ve fişli (A)
İşletme ve bakım kılavuzu
Aksesuarlar
Asma düzeneği veya pompa ayağı
Yalıtım haznesinin denetlenmesi için harici çubuk elektrot
Zincirler
Kumanda cihazları, röleler ve fişler
Bağlantı ankrajlı sabitleme setleri
Devreye alma
Su altından çıkarılmış motorla ıslak kurulumlu işletim:
Motorun kısa süreli sudan çıkarılması mümkündür. Bu sırada çalışma süreleri "Su dışında çalışma modu" ile tanımlanır. Bu verilere kesinlikle uyulmalıdır!
Kısa süreli çalışma S2: Maks. çalışma süresi 15 dakikadır (S2-15dak). Fasıla işletimi S3: S3 modundaki standart çalışma süresi maks. 1 dakikadır (S3 % 10). Motor tekrar çalıştırılmadan önce min. 1 dakika komple su altında bırakılırsa ve bu şekilde motor yeterince soğutulursa, S3 işletiminde maksimum işlem süresi 2,5 dakikadır (S3 % 25)! Maks. ortam ısısı ve akışkan sıcaklığı 40 °C'dir. Kuru çalışma koruması:
Hidrolik gövde daima daldırılmış olmalıdır. Değişken su seviyesi durumlarında, suyun izin verilen asgari örtme düzeyine ulaşılır ulaşılmaz otomatik kapatma devreye girmelidir. Bunları ölçüm çizimlerinden temin edebilirsiniz.
Yatay kurulum:
Yatay kurulumu mümkün değildir!
