Özellikler/Ürün avantajları
Büyük serbest küresel geçişli serbest akış ve tek kanal hidrolik sistemleri sayesinde işletim güvenilirliği sağlanır
Opsiyonel yalıtım haznesi denetimi sayesinde proses güvenliği
Konstrüksiyon
Sabit ve taşınabilir ıslak kuruluma uygun, sürekli işletim için, soğutma sistemsiz atık su dalgıç motorlu pompa.
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Foseptik içeren atık sular
Foseptik ve uzun lifli bileşenler içermeyen, ön temizliği yapılmış atık su
Kirli su
Donanım / işlev
Pik dökümden imal ağır sağlam model
ATEX uyarınca patlamaya karşı korumalı yüzey soğutmalı motorlar
Sargı sıcaklığı denetlemesi
Tip kodlaması
Örn.:

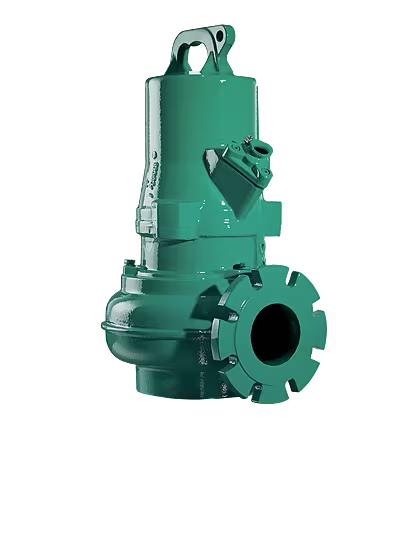

Wilo-EMU FA 08.22W-133 + T 12-2/11GEx
FA
Dalgıç motorlu atık su pompası
08
x10 = Nominal çap basınç bağlantısı örn. DN 80
22
Güç tanım sayısı
W
Çark:
W = Serbest akışlı çark
E = Tek kanallı çark
133
Çark çapı, mm olarak
T
Yüzey soğutmalı motor, soğutma sistemi hariç
12
Yapı boyutu
2
Kutup sayısı
11
x10 = mm olarak paket uzunluğu
G
Sızdırmazlık versiyonu:
H = Mil keçesi/Mekanik salmastra
G = İki ayrı mekanik salmastra
Ex
ATEX uyarınca patlama tehlikesine karşı güvenlik ruhsatı

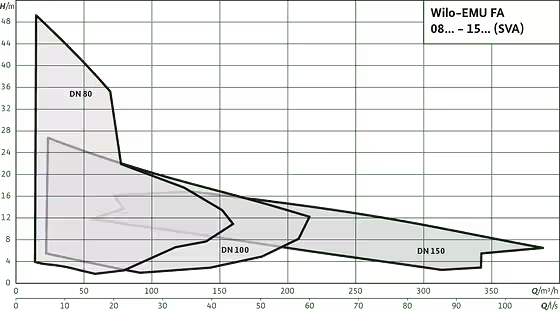

Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
İşletim tipi su altında: S1
Su altından çıkarılmış işletim tipi: S2-15 veya S2-30
Koruma sınıfı: IP68
Yalıtım sınıfı: H
Akışkan sıcaklığı: 3…40 °C
Kablo uzunluğu: 10 m
Serbest küresel geçiş 45 ilâ 100 mm
Maks. daldırma derinliği: 20 m
Malzemeler
Pompa gövdesi: EN-GJL-250
Çark: EN-GJL ve/veya EN-GJS
Statik contalar: NBR
Akışkan tarafı salmastra: Mekanik salmastra SiC/SiC
Motor tarafı salmastra (tipe bağlı): - NBR mil keçesi - SiC/SiC veya kömür/seramik mekanik salmastra
Motor gövdesi: EN-GJL-250
Mil: Paslanmaz çelik 1.4021
Tasarım
Sabit ve taşınabilir ıslak kurulum için dalgıç blok ünite olarak atık su dalgıç motorlu pompa.
Hidrolik
Basınç tarafındaki çıkış yatay flanş bağlantıları olarak uygulanmıştır. Azami olası kuru madde oranı hidrolik ve çark tipine göre en fazla % 8. Şu çark biçimleri kullanılır:
Serbest akış çarkı (W)
Tek kanallı çark (E)
Tüm tek kanallı hidrolik sistemleri sertleştirilmiş maddelerden imal edilmiş bir rulman halkası ve sabit aşınma halkasıyla donatılmıştır. Bunlar ünitenin uzun vadeli ve istikrarlı verimliliğine katkıda bulunur ve bakım masraflarını en aza düşürür.
Motor
Yüzey soğutmalı motorların (T motor) kendi soğutma sistemleri yoktur ve ısılarını gövdeleri aracılığıyla motorun etrafını saran akışkana iletirler. Bu nedenle motorlar su altında sürekli işletimde kullanılabilir. Yapım boyutuna bağlı olarak kısa süreli işletimde suyun dışında da kullanılabilirler.
Tüm motorlarda bunları korumak üzere akışkanın girişinin önünde sızdırmaz bir hazne bulunmaktadır. Bu dışarıdan ulaşılabilir özelliktedir ve opsiyonel olarak çubuk elektroduyla denetlenebilir. Kullanılan tüm doldurma akışkanları biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.
Kablo gelişi uzunlamasına su sızdırmaz özelliğe sahiptir, kablo uzunluğu 10 m'dir ve kablo uçları serbesttir.
Yalıtım
Motor tipine bağlı olarak akışkan tarafındaki ve motor tarafındaki sızdırmazlık aşağıdaki varyantlarda mevcuttur:
H varyantı: akışkan tarafında mekanik bir salmastra, motor tarafında bir radyal mil salmastrası
G varyantı: iki bağımsız etkideki mekanik salmastra
Ex onayı
Motorlar, ATEX yönergesi uyarınca patlamaya karşı güvenlik ruhsatına sahiptir.
Тeslimat kapsamı
10 m fişsiz bağlantı kablolu, bağlanmaya hazır atıksu dalgıç motorlu pompa
Montaj ve kullanma kılavuzu
Aksesuarlar
Asma düzeneği veya pompa ayağı
Çeşitli basınç çıkışları ve Storz kaplinleri
Zincirler
Bağlantı ankrajlı sabitleme setleri
Kumanda cihazları, röleler ve fişler
Devreye alma
Su altından çıkarılmış motorla işletim
Yüzey soğutmalı motorlarda (T-motor), motorun su altından çıkarılmasına, sadece su altından çıkarılmış durumdaki işletmeyi öngören bir işletim tipi belirtilmişse, izin verilir! Bunun için isim plakasındaki bilgileri dikkate alın.
Kuru çalışma koruması
Hava emilmesini engellemek için hidrolik gövdesi daima daldırılmış olmalıdır. Değişken su seviyesi durumlarında, suyun izin verilen asgari örtme düzeyine ulaşılır ulaşılmaz otomatik kapatma devreye girmelidir.
Yatay kurulum
Yatay kurulumu mümkün değildir!
