Özellikler/Ürün avantajları
"Back-Pull-Out" tasarımı ve standart olarak sunulan sökülebilir kaplin sayesinde kolay çark değişimi. Böylece çark, hidroliği boru hattından ve motoru temel plakasından sökmeye gerek kalmadan demonte edilebilir.
Kapalı "Back-Pull-Out" ünitesi: Yalıtım haznesinden yağ boşaltmadan söküm gerçekleştirilebilir.
Konstrüksiyon

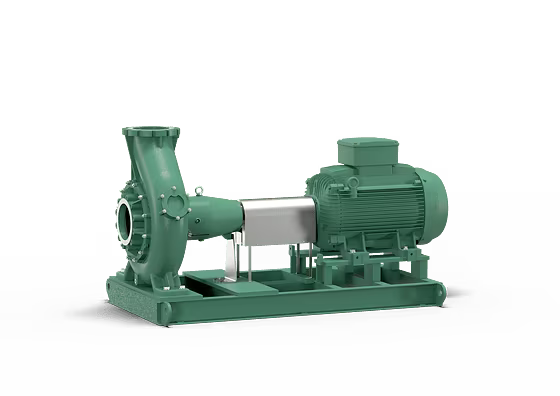

Sabit kuru kurulum için, iki versiyonlu sürekli işletimde atık su pompası:
Ünite: Standart motorlu hidrolik, kaplin üzerinden bağlı, komple temel plakasına monte edilmiş
Bare Shaft: Temel plakasına monteli hidrolik, önceden monte edilmiş kaplin
Uygulama
Aşağıdakiler için tahliye işlemi gerçekleştirir:
Kaba atık su
Foseptik içeren atık sular
Proses suyu
Kirli su
Donanım / işlev
PTC veya Pt100 sensör ile sargı sıcaklığı denetimi (motora bağlı olarak)
Yalıtım haznesi denetimi için opsiyonel harici elektrot çubuğu
Tip kodlaması
Örn.:
Wilo-Rexa NORM-E25.74-480DAH315S6
Rexa
Atık su pompası
NORM
Standart motorlu hidrolik, kaplin üzerinden bağlı, komple temel plakasına monte edilmiş
E
Çark:
E = Tek kanallı çark
Z = Çift kanallı çark
D = Üç kanallı çark
M = Çok kanallı çark
25
Basınç bağlantısının nominal çapı (örn. DN 250)
74
Güç tanım sayısı
480
Çark çapı
D
Flanş deliği modeli:
D = DIN
A = ANSI
A
Standart malzeme modeli
H
Kurulum türü: Yatay
315S
Standart motor boyutu
6
Kutup sayısı (hidroliğin nominal devir sayısı)

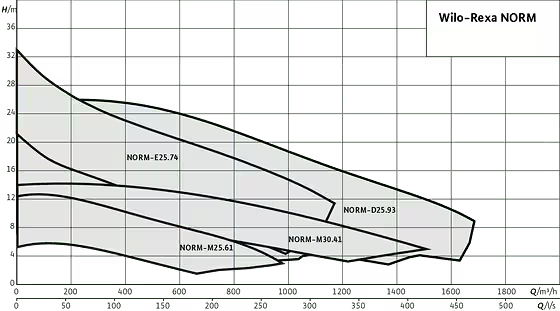

Teknik veriler
Hidrolik:
Akışkan sıcaklığı: 3…70 °C
Ortam sıcaklığı: 3…40 °C
Motor:
IEC norm motoru, B3 bağlantı
İşletim tipi: S1
Koruma sınıfı: IP55
Yalıtım sınıfı: F
Motor verimlilik sınıfı: IE4'e kadar
Malzemeler
Hidrolik gövde: EN-GJL250
Çark: EN-GJL250
Hidrolik mil: Paslanmaz çelik 1.4021
Yatak taşıyıcısı EN-GJL-250
Statik contalar: NBR
Pompa tarafındaki sızdırmazlık: SiC/SiC
Motor tarafındaki sızdırmazlık: NBR
Kaplin: Paslanmaz çelik
Temel plaka: EN-GJL 250 veya çelik (tipe bağlı)
Tasarım
Hidrolik
Tamamlanmış ünite olarak eksenel emme ağızlı, radyal basma ağızlı ve yatak taşıyıcılı hidrolik Bağlantılar, flanşlı bağlantılar olarak tasarlanmıştır.
Yalıtım
Salmastradan giren akışkanın toplanması için yalıtım hazneli ve sızıntı odalı yatak taşıyıcısı Akışkan tarafındaki sızdırmazlık dönüş yönünden bağımsız bir mekanik salmastra üzerinden ve kaplin tarafındaki sızdırmazlık radyal mil keçesi üzerinden gerçekleştirilir. Yalıtım haznesi tıbbi beyaz yağla doldurulmuştur, sızıntı odası kaplin yönünde kapalıdır. Opsiyonel olarak yalıtım haznesi, harici bir elektrot çubuk ile denetlenebilir.
Motor
Sökülebilir kaplin üzerinden hidroliğe bağlı, B3 model IEC standart motor. Termik motor denetimli ve motor verimlilik sınıfı IE4'e kadar olan trifaze akım motoru.
Тeslimat kapsamı
Ünite olarak atık su pompası:
Hidrolik
Trifaze akım modelinde standart motor, bağlantı kablosu dahil değil
Tamamen temel plakasına monte edilmiş ve kaplin üzerinden bağlanmış
Montaj ve kullanma kılavuzu
Bare Shaft olarak atık su pompası:
Temel plakasına monteli hidrolik
Kaplin önceden monte edilmiştir
Montaj ve kullanma kılavuzu
Opsiyonlar
Aşındırıcı ve korozif akışkanlar için Ceram kaplama
İlgili modelde IEC standart motoru
Bare Shaft modeli
Aksesuarlar
Yalıtım haznesinin denetlenmesi için harici çubuk elektrot
Kumanda cihazları, röleler ve fişler
Bağlantı ankrajlı sabitleme setleri
Devreye alma
Bu ürün serisine ait pompalar taşmaya karşı korumalı değildir. Su patlaması durumunda pompa kapatılmalıdır!
