Atık su arıtma uygulamalarındaki çeşitli atık suların ve çamurların işletim açısından güvenli ve tıkanmaya dayanıklı karışımı

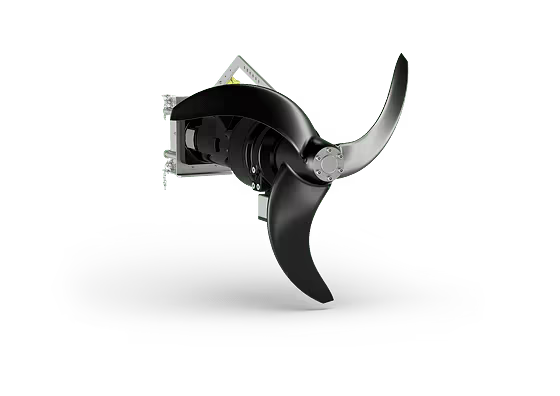

Verimliliği yüksek Wilo-Flumen OPTI-TR 50-3/60-3/80-3 ürün serisi, atık su ve çamur arıtmada çok çeşitli atık su ve çamuru karıştırırken güvenilir ve tıkanmaya dayanıklı sürekli işletim ya da regülasyon işletimi sağlar.
Özellikler/Ürün avantajları
Tıkanmaya dayanıklı pervane ve büyük boyutlu dişli mekanizması yatağı sayesinde güvenilir sürekli işletim
Paslanmaz çelik hassas döküm pervanelerin kullanımı sayesinde yüksek işletim güvenliği
En düşük kavitasyon eğilimine sahip optimize edilmiş hidrolik sayesinde mümkün olan en iyi itiş güç rakamıyla enerji maliyetlerinin azaltılması
Sistem parametreleri dikkate alınarak müşteriye özel tasarım
Frekans dönüştürücü ile işletim yoluyla yük durumlarına kolay adaptasyon
Geniş aksesuar yelpazesi sayesinde havuz doluyken bile kolay kurulum ve sökme
Mevcut montajlara adaptasyon sayesinde kolay değiştirme
Konstrüksiyon
Tek kademeli gezegen dişlisi olan, orta hızda çalışan, sürekli veya fasılalı işletmedeki dalgıç motorlu karıştırma düzeni.
Uygulama
Yağmur suyu taşma havuzu
Aktif çamur havuzu
Çamur işleme
Karıştırma ve dengeleme havuzu
Özel uygulamalar
Sıvılar
Ticari ortamlarında aşağıdaki akışkanların süspansiyon halinde tutulması ve homojenleştirilmesi için:
Proses atık suyu
Foseptik içeren atık sular
Kirli su (düşük miktarda kum ve çakıl ile)
Donanım / işlev
Bimetal sensörlü termik motor denetimi
1 kademeli gezegen dişlisi
3 odalı sistem
Frekans konvertörlü işletme mümkündür
Tip kodlaması
Örnek:
Wilo-Flumen OPTI-TR 50-3.23-6/16Ex S17
Flumen
Dalgıç motorlu karıştırma düzeni, yatay
OPTI-TR
Ürün serisi: Standart asenkron motorlu karıştırma düzeni
50
x10 = mm cinsinde pervane nominal çapı
3
Yapı örneği
23
x10 = d/dak cinsinden pervane nominal devir sayısı
6
Kutup sayısı
16
x10 = mm cinsinde stator paketi uzunluğu
Ex
Ex onaylı
S17
Özel pervane için pervane kodu (standart pervanede yoktur)
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
İşletim tipi, su altında: S1
Koruma sınıfı: IP68
Yalıtım sınıfı: H
Maks. kumanda sıklığı: 15/saat
Maks. daldırma derinliği: 20 m (66 fit)
Malzemeler
Gövde: EN-GJL-250 (ASTM A48 Class 35/40B)
Yalıtım:
Motor/yalıtım haznesi: FPM (FKM)
Conta/dişli bölmesi: SiC/SiC
Dişli mekanizması haznesi/ön oda: FPM (FKM)
Akışkan tarafı: SiC/SiC
Pervane:
OPTI-TR 50-3/60-3/80-3: 1.4408 (ASTM A 351)
OPTI-TR 90-2: PUR/GFK (PUR/GFRP)
OPTI-TR 120-1: PA6G
Tasarım
Pervane
Monoblok veya kompozit malzemeden üretilmiş, 2 ya da 3 kanatlı pervane. Düğümlenmeyen pervane geometrili, pervane nominal çapı 500 mm ila 1200 mm.
Motor
Sürekli yağlanan büyük boyutlu rulmanlı yataklı, yüzey soğutmalı, trifaze alternatif akım modeli dalgıç motoru. Motor sargısında bir sıcaklık denetimi donanımı mevcuttur. Motor ısısı, motor gövdesi üzerinden doğrudan çevredeki akışkana iletilir. Bağlantı kablosu ağır mekanik kullanıma yönelik tasarlanmış, akışkana karşı basınçlı su sızdırmayacak şekilde mühürlenmiş ve uzunlamasına su sızdırmayacak şekilde dökülmüştür. Bağlantı kablosu standart olarak açık uçlara ve 10 m (33 ft) uzunluğa sahiptir.
Yalıtım
Yalıtım, 3 odalı sistemle sağlanır:
Ön odaBüyük ön oda dişli yağı ile doludur ve akışkan tarafındaki yalıtımda olabilecek bir sızıntıyı alır. Akışkan tarafındaki yalıtım bir mekanik salmastra ile sağlanır. Dişli bölmesine olan yalıtım bir radyal mil salmastrasıyla sağlanır.
Dişli bölmesiDişli bölmesi dişli yağı ile doludur ve gezegen dişlisinin ve dişli yatağının sürekli olarak yağlanmasını garanti eder. Yalıtım haznesine olan yalıtım bir mekanik salmastrayla sağlanır.
Yalıtım haznesiBüyük yalıtım haznesi beyaz yağ ile doludur ve dişli bölmesindeki olası bir sızıntıyı alır. Motora olan yalıtım bir radyal mil salmastrasıyla sağlanır.
Dişli mekanizması
Değiştirilebilir aktarımlı, 1 kademeli gezegen dişlisi. Oluşan karıştırma güçlerini sönümlemek ve motor yatağına etki etmelerini önlemek için yeterince büyük boyutta dişli mekanizması yatakları kullanılmıştır.
Тeslimat kapsamı
Entegre pervaneli ve bağlantı kablolu dalgıç motorlu karıştırma düzeni
Kurulum türüne bağlı olarak aksesuar takılı
Montaj ve kullanma kılavuzu
Opsiyonlar
Sıcaklık regülatörü ve sınırlayıcısı şeklinde termik motor denetimi
PTC sensörlü termik motor denetimi
Motor tipine ve motordaki yüklenmeye bağlı olarak 60 °C (140 °F) akışkan sıcaklığına kadar
Ön oda denetimi
ATEX, FM ve IEC-Ex uyarınca Ex onayı
Pik döküm gövde parçaları için ceram kaplama
Aksesuarlar
Duvar ve zemine sabitleme konsolu
Alçaltma düzeneği
Yardımcı kaldırma düzeneği
Kaldırma halatını emniyete almak için halat babası
Tahdit kelepçesi
Ek halat germe sistemi
Bağlantı ankrajlı sabitleme setleri
