Özellikler/Ürün avantajları
Gereksinimlerinize özel uyarlanabilir. Ön temizliği yapılmış atık su ve kaba atık suyun verimli ve güvenilir bir şekilde basılmasını sağlar
Çok yönlü kullanılabilir. Farklı çark biçimleri kullanılarak farklı akışkanların daima optimum düzeyde basılmasını sağlar
Opsiyonel temin edilebilir IE3 motor teknolojisiyle verimli enerji kullanımı sağlar
Ceram kaplama ve özel malzemeler sayesinde aşınmaya ve korozyona dayanımlıdır
Sürekli işletim dahil, su altında ve su üstünde kullanıma uygundur
Konstrüksiyon

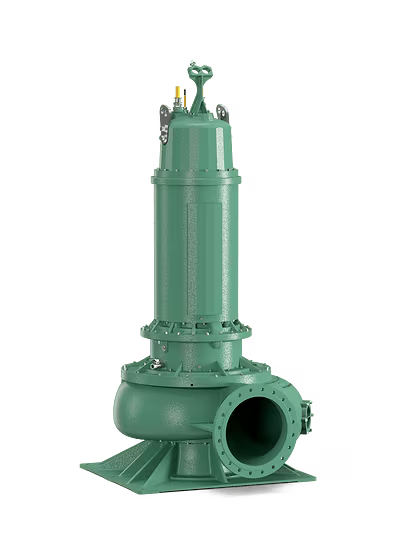

Sabit ve taşınabilir ıslak kurulumda ve sabit kuru kurulumda sürekli işletim için soğutma sistemli/sistemsiz atıksu dalgıç motorlu pompa.
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Foseptik ve uzun lifli bileşenler içeren kaba atıksu
Foseptik içeren atık sular
Foseptik ve uzun lifli bileşenler içermeyen, ön temizliği yapılmış atık su
Proses suyu
Kirli su
Donanım / işlev
Pik dökümden imal ağır sağlam model
1 veya 2 hazne sistemli yüzey soğutmalı motor veya kendinden soğutmalı motorlar
Opsiyonel olarak ATEX veya FM uyarınca patlama korumalı
Motora bağlı olarak denetleme tertibatları:
Sargı sıcaklığı
Yalıtım haznesi ve motor/klemens bölmesinde nem denetimi
Motor yatağı sıcaklığı
Aksesuarlar müşterinin isteğine göredir.
Tip kodlaması
Örnek:
Wilo-EMU FA 20.54E + FK 17.1-6/16KEx
Hidrolik:
FA 20.54E
FA
Dalgıç motorlu atık su pompası
20
x10 = Basınç bağlantısının nominal çapı (örn. DN 200)
54
Güç tanım sayısı
E
Çark:
W = Serbest akışlı çark
E = Tek kanallı çark
Z = Çift kanallı çark
D = Üç kanallı çark
V = Dört kanallı çark
Motor:
FK 17.1-6/16KEx
FK
Motor tipi:
T = Yüzey soğutmalı motor, soğutma sistemi hariç
FK, FKT, HC = Kendinden soğutmalı motor, aktif soğutma sistemi dahil
17.1
Yapı boyutu
6
Kutup sayısı
16
x10 = mm olarak paket uzunluğu
K
Sızdırmazlık versiyonu:
H = Mil keçesi/Mekanik salmastra
G = İki ayrı mekanik salmastra
K = İki mekanik salmastraya sahip blok sızdırmazlık kaseti
Ex
Ex onaylı

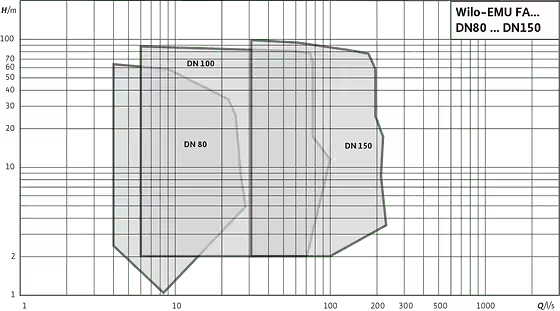

Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
İşletim tipi su altında: S1
Su altından çıkarılmış işletim tipi: S1 veya S2
Koruma sınıfı: IP68
Yalıtım sınıfı: H
Akışkan sıcaklığı: 3…40 °C, daha yüksek sıcaklıklar talep üzerine
45...130 mm serbest küresel geçiş
Maks. daldırma derinliği: 20 m
Malzemeler
Gövde parçaları: EN-GJL ve/veya EN-GJS
Çark: EN-GJL ve/veya EN-GJS
Statik contalar: NBR veya FPM
Akışkan tarafı salmastra: Mekanik salmastra SiC/SiC
Motor tarafında yalıtım:
NBR'den mil keçesi
SiC/SiC veya kömür/seramik mekanik salmastra
Mil: Paslanmaz çelik 1.4021
Tasarım
Dalgıç motorlu atıksu pompası, su altında kalabilir blok ünite olarak, sabit ve taşınabilir ıslak ve kuru kurulum için.
Hidrolik
Basınç tarafındaki çıkış, yatay flanş bağlantısı olarak uygulanmıştır. Azami olası kuru madde oranı hidrolik ve çark tipine göre en fazla % 8. Aşağıdaki çark biçimleri kullanılmaktadır:
Serbest akış çarkı (W)
Tek kanallı çark (E)
Çift kanallı çark (Z)
Üç kanallı çark (D)
Dört kanallı çark (V)
Kanallı hidrolik sistemler, sertleştirilmiş malzemeden oluşan rulman halkası ve sabit aşınma halkasıyla donatılmıştır. Bunlar ünitenin uzun vadeli ve istikrarlı verimliliğine katkıda bulunur ve bakım masraflarını en aza düşürür.
Motor
Yüzey soğutmalı motorların (T motor) kendi soğutma sistemleri yoktur ve ısılarını gövdeleri aracılığıyla motorun etrafını saran akışkana iletirler. Bu nedenle motorlar su altında sürekli işletimde kullanılabilir. Yapım boyutuna bağlı olarak kısa süreli işletimde suyun dışında da kullanılabilirler.
Kendiliğinden soğutmalı motorlar (FK, FKT, HC motor), aktif bir soğutma sistemine sahiptir ve artık ısılarını entegre edilmiş bir ısı eşanjörü üzerinden basılmakta olan akışkana iletirler. Bu nedenle bu motorlar, daldırılmış ya da daldırılmamış durumda ve böylelikle kuru kurulumda da sürekli işletim için uygundur.
Tüm motorlarda bunları korumak üzere akışkanın girişinin önünde sızdırmaz bir hazne bulunmaktadır. Bu dışarıdan ulaşılabilir özelliktedir ve opsiyonel olarak çubuk elektroduyla denetlenebilir. Kullanılan tüm doldurma akışkanları biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.
.
Bağlantı kablosunun uçları serbesttir ve uzunluğu 10 m veya müşteri talebine göredir. T-, HC- ve FKT-motorlarının kablo girişi uzunlamasına suyu sızdırmaz özellikte üretilmiştir.
Yalıtım
Motor tipine bağlı olarak akışkan tarafındaki ve motor tarafındaki sızdırmazlık aşağıdaki varyantlarda mevcuttur:
H varyantı: akışkan tarafında mekanik bir salmastra, motor tarafında bir radyal mil salmastrası
G varyantı: iki bağımsız etkideki mekanik salmastra
K varyasyonu: birbirinden bağımsız olarak etkin iki mekanik salmastrası olan blok sızdırmazlık kaseti
Yüksek verimli motorlar
Standart motorların yanı sıra IE3 sınıfına ait (IEC 60034-30 uyarınca) yüksek verimli motorlar kullanılabilir. Bu motorlar, standart motorlarla aynı temellere sahip olduğundan, donanım ve işlev bakımından da aynıdır. Böylelikle aynı hidrolik sistemler de kullanılabilir.
Ex onayı
Motorlar, ATEX ve FM uyarınca patlama tehlikesine karşı güvenlik ruhsatlı olarak temin edilir.
Тeslimat kapsamı
Bağlanmaya hazır atıksu dalgıç motorlu pompa
Bağlantı kablosunun ucu serbest
Takılı aksesuarlar
İşletme ve bakım kılavuzu
Opsiyonlar
Özel voltajlar
Termistör sensörüyle sargı denetimi
Belirtilenler için denetleme tertibatları:
Yalıtım haznesi
Motor/Klemens bölmesi
Depolama sıcaklığı
Aşındırıcı ve korozif akışkanlar için Ceram kaplama
ATEX veya FM'e uygun patlama tehlikesine karşı güvenlik ruhsatlı
Aksesuarlar
Asma düzeneği veya pompa ayağı
Çeşitli basınç çıkışları ve Storz kaplinleri
Zincirler
Bağlantı ankrajlı sabitleme setleri
Kumanda cihazları, röleler ve fişler
Devreye alma
Sudan çıkarılmış motorun ıslak kurulumlu işletimi
Kendinden soğutmalı motorlarda (FK-, FKT-, HC-Motorlar) motorun değiştirilmesi sürekli işletimde her an mümkündür.
Yüzey soğutmalı motorlarda (T-motor), motorun su altından çıkarılmasına, sadece su altından çıkarılmış durumdaki işletmeyi öngören bir işletim tipi belirtilmişse, izin verilir! Sudan çıkarılan motorun su dışında azami kullanım süresi pompalanan akışkanın ve ortamın ısısına bağlıdır. İşletim tipine ilişkin ayrıntılı bilgiler için isim plakasına bakılmalıdır.
Kuru çalışma koruması
Hava emilmesini engellemek için hidrolik gövdesi daima daldırılmış olmalıdır. Değişken su seviyesi durumlarında, suyun izin verilen asgari örtme düzeyine ulaşılır ulaşılmaz otomatik kapatma devreye girmelidir.
Yatay kurulum
Yatay bir kurulum sadece Wilo yetkili servisi ile görüşülerek onay alındıktan sonra mümkündür!
