Özellikler/Ürün avantajları
Islak ve kuru kurulum uygulaması için kendinden soğutmalı motor
Korozyona dayanıklı paslanmaz çelik motor muhafazası 1.4404'den
Tıkanmayan, patentli hidrolik
Uzunlamasına suyu geçirmez kablo girişi
Hafiftir
Konstrüksiyon

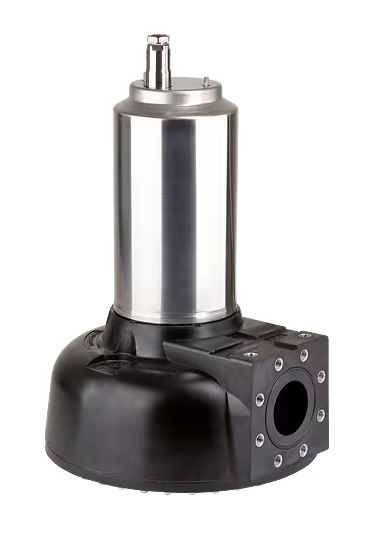

Sabit ve taşınabilir ıslak kuruluma ve sabit kuru kuruluma uygun, sürekli işletim için atık su dalgıç motorlu pompa.
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Foseptik içeren atık sular
Foseptik ve uzun lifli bileşenler içermeyen, ön temizliği yapılmış atık su
Proses suyu
Kirli su
v
Donanım / işlev
Termik motor denetimi
Motorda sızdırmazlık denetimi
ATEX sertifikası
Soğutma kılıfı
Tip kodlaması
örn. Wilo-Drain TP 80E160/17
TP Dalgıç motorlu pompa
80 Nominal çap [mm]
E Tek kanallı çark
160 Çarkın nominal çapı [mm]
17 Güç P2 [kW] (= değer/10 = 1,7 kW)
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
İşletim tipi - su altında ve üstünde: S1
Koruma sınıfı: IP68
Yalıtım sınıfı: F
Maks. akışkan sıcaklığı: 3 - 40 °C
Serbest küresel geçiş: 80 ve/veya 95 mm
Maks. daldırma derinliği: 20 m
Malzemeler
Pompa gövdesi: PUR
Çark: PUR
Mil: Paslanmaz çelik 1.4404
Pompa tarafında mekanik salmastra: SiC/SiC
Motor tarafında mekanik salmastra: C/Cr
Statik conta: NBR
Motor gövdesi: Paslanmaz çelik 1.4404
Tasarım
Sabit ıslak / kuru kurulum ve taşınabilir ıslak kurulum için dalgıç tipi blok ünitesi olarak dalgıç motorlu atıksu pompası.
Hidrolik
Basınç tarafındaki çıkış, yatay DN 80 veya DN 100 flanş bağlantıları olarak uygulanmıştır. Çark biçimi olarak tek kanallı çarklar kullanılır.
Motor
Standart olarak, tıkanmayan soğutma kılıflı yüzey soğutmalı motorlar. Bunlar sayesinde ısı doğrudan akışkana iletilir. Böylece üniteler su altında ve üstünde sürekli veya fasılalı işletimde kullanılabilirler.
Ayrıca motor, bir sızdırmazlık denetimi ve termik motor denetimi ile donatılmıştır. Akışkan maddenin girmesinden motoru korumak üzere bir yalıtım odacığı mevcuttur. Kullanılan akışkan madde, biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.
Kablo gelişi uzunlamasına su sızdırmaz, standart kablo uzunluğu 10 m'dir.
Yalıtım
Akışkan ve pompa tarafındaki sızdırmazlık, dönüş yönünden bağımsız iki mekanik salmastra tarafından sağlanmaktadır.
Тeslimat kapsamı
10 m bağlantı kablosuna sahip bağlanmaya hazır pompa (açık kablo uçlu)
Montaj ve kullanma kılavuzu
Aksesuarlar
Asma düzeneği
Zincir
Çekvalf ve kesme sürgüsü
Çeşitli basınç çıkışları ve hortumlar
Kumanda cihazları ve röleler
